Connection systems:
voor transfers van Poeders & Granulaat
Onder de merknaam CONNECTION SYSTEMS™️ leveren wij een veelzijdig programma van silicone verbindingselementen voor de nagenoeg stofvrije transfer van poeders en granulaten. Met deze systemen kunnen vaten, trechters, machinecomponenten en buizen flexibel met elkaar verbonden worden.
> Silicone stofkappen (Dust Cap Seals)
Silicone kappen zijn uiterst geschikt voor het stofvrij overbrengen van poeders en granulaten vanuit vaten of valbuizen naar andere recipiënten of machines (bijv. tabletters of afvultoestellen). De Seal wordt over een aangelaste RVS (INOX) flens gespannen en de valbuis (of vultrechter) kan doorheen de uitgesneden opening worden geduwd voor stofvrij storten.
- Standaard diameters: 100 mm – 400 mm
- Speciale diameters: op aanvraag
- FDA – goedgekeurd – Hygiënisch & stofvrij
- De centrale opening worden op vraag uitgestapt
| Diameter (mm) | max inlet | REFERENTIE |
|---|---|---|
| NW 400 | 350 | 095400 |
| NW 315 | 275 | 095315 |
| NW 300 | 250 | 095300 |
| NW 250 | 200 | 095200 |
| NW 200 | 150 | 095200 |
| NW 150 | 100 | 095150 |
| NW 100 | 50 | 095100 |
> Parallel Flexiduct

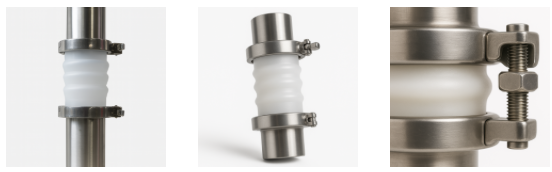

Connection Systems™️ heeft een reeks systemen ontwikkeld waarmee probleemloos en efficiënt een flexibele verbinding tussen pijpen en buizen kan gerealiseerd worden. De Parallel Flexiduct is ontworpen voor hygiënische connecties tussen buizen met gelijke diameters. Een groot voordeel is dat deze pijpen niet noodzakelijk perfect in lijn moeten staan: de Flexiduct compenseert de verkeerde uitlijning. Een solide verbinding wordt gerealiseerd door middel van standaard TriClamps.
| Diameter (mm) | HOOGTE (mm) | referentie |
|---|---|---|
| 75 | 100 | 34615 |
| 100 | 100 | 31784 |
| 150 | 150 | 30510 |
| 200 | 210 | 31780 |
| 250 | 200 | 31785 |
| 300 | 200 | 31786 |
> Conical Flexiduct

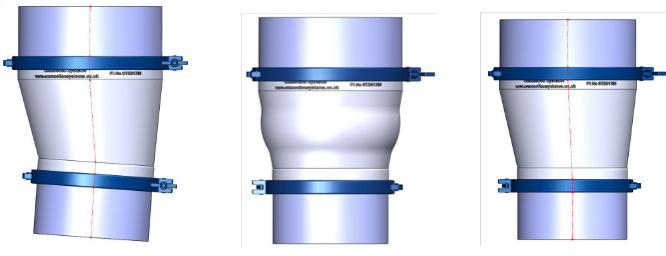

Connection Systems™️ heeft eveneens een Conical Flexiduct ontwikkeld om probleemloos en efficiënt een flexibele, hygiënische en stofvrije verbinding tussen buizen met verschillende diameters te realiseren. Ook bij de Conical Flexiduct hoeven deze pijpen niet noodzakelijk in één lijn te staan: de Flexiduct compenseert de verkeerde uitlijning. Verbinding wordt gerealiseerd door middel van standaard TriClamps of slangenklemmen in het geval van gladde pijpeinden. Alle Flexiduct systemen absorberen probleemloos vibraties.
| DIAM. 2 ⬇️ | 1e DIaM. 300 mm | 1e DIaM. 250 mm | 1e DIaM. 200mm | 1e DIaM. 150 mm |
|---|---|---|---|---|
| 250 mm | X | |||
| 200 mm | X | X | ||
| 150 mm | X | X | X | |
| 100 mm | X | X | X | X |
> Silicone Flexiduct

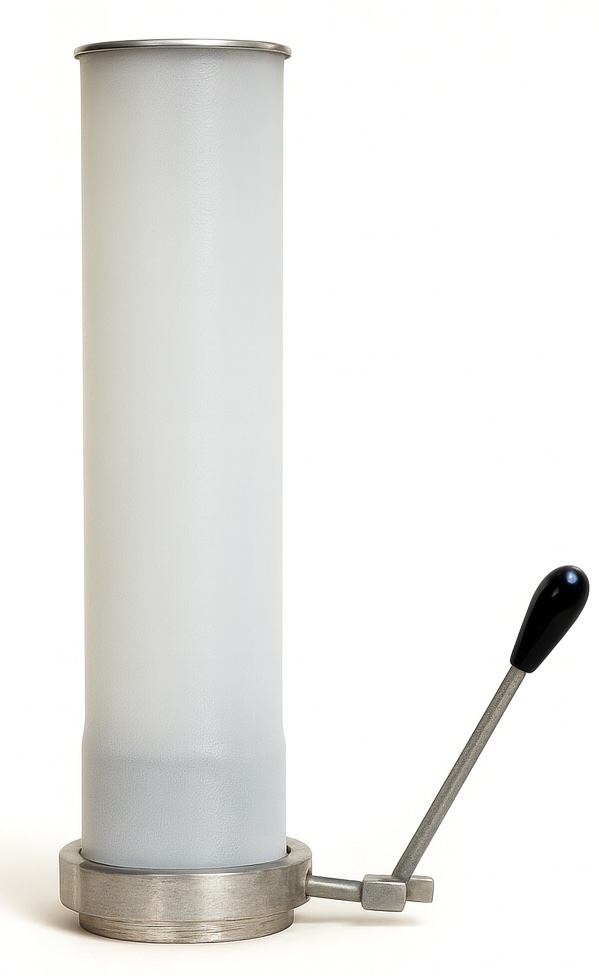

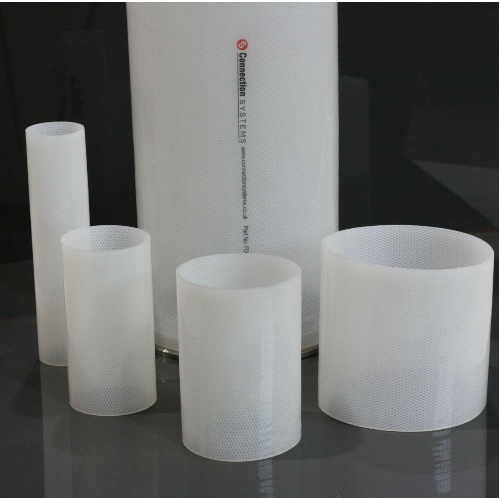

Het Connection systems™️ productgamma wordt vervolledigd met een reeks silicone pijpen die op lengte en diameter verkrijgbaar zijn. Speciaal ontworpen om een flexibele connectie te realiseren tussen buiseinden, al dan niet met vlinderkleppen. Deze buizen zijn veel lichter dan RVS en daar ze soepel zijn kunnen operatoren vastzittend product of brugvorming tegen gaan door zacht op d abuis te tikken. Wanddikte is 3,5 mm en de silicone buis is versterk met polyester.
| DIAMETER (MM) | LENGTE (M) | Standaard | + aarding | Ferrule |
|---|---|---|---|---|
| 300 mm | 1 of 2 meter | F005073 | F0050112 | 000044 |
| 250 mm | 1 of 2 meter | F005069 | F0050111 | 000043 |
| 200 mm | 1 of 2 meter | F005070 | F0050110 | 000041 |
| 150 mm | 1 of 2 meter | F005071 | F0050109 | 000039 |
| 100 mm | 1 of 2 meter | F005072 | F0050108 | 000031 |

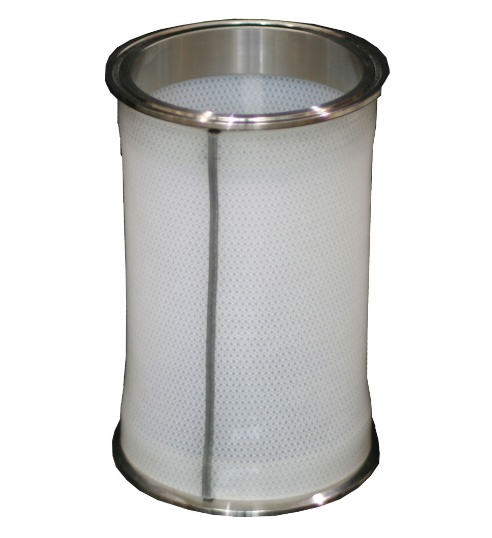

- Zoals hierboven geïllustreerd is een geaarde versie ook beschikbaar: de aarding is volledig geïntegreerd in de silicone wand (versterkt met polyester weefsel (mesh).
- Verbindingen met de respectievelijke buizen, pijpen of outlets kunnen uitgevoerd worden met snelkoppelingen in RVS 304.
- Acuradmin levert tevens Ferrules en spanbanden in RVS 304
- De Flexiduct buizen zijn conform aan FDA en USP standaarden en kunnen met certificaten geleverd worden.
- Op aanvraag zijn andere diameters eventueel leverbaar
